Memória HBM Vira Campo de Teste para Rendimento de Montagem 3D

HBM Lidera Inovação em Montagem 3D e Encapsulamento Avançado

Aprofundamento CEVIU

Aprofundamento

A memória HBM (High Bandwidth Memory) está se consolidando como um verdadeiro laboratório para testar e validar técnicas de montagem 3D e encapsulamento avançado. À medida que a indústria avança para empilhamentos verticais cada vez maiores, como o HBM5 que promete 24 dies, os desafios técnicos se intensificam. A dissipação térmica, o empenamento do substrato e a detecção de defeitos em micro-bumps e TSVs (Through-Silicon Vias) exigem novas metodologias de teste e de fabricação.

O Design-for-Test (DFT) e o Built-in Self-Test (BiST) ganham papel crucial. Eles permitem identificar falhas em interconexões complexas, muitas vezes inacessíveis diretamente por sondas. A transição para a interconexão híbrida direta Cobre-Cobre, prevista para o HBM4, eleva a barra para a precisão dos processos de bonding. A capacidade de customizar a HBM, adaptando o die lógico base para inferência ou treinamento de IA, também demanda abordagens de teste flexíveis. A confiabilidade em campo e o gerenciamento do ciclo de vida do silício tornam o teste in-system essencial, uma prática que, antes restrita a sistemas críticos, agora é vital para data centers que operam LLMs (Large Language Models) por dias ou semanas.

O que mudou

A cobertura anterior do CEVIU já destacava a importância estratégica da HBM. Em 25 de maio de 2026, noticiamos que a HBM respondia por 63% do custo de componentes em chips de IA. Agora, a discussão avança para as *soluções* para otimizar sua produção. O que era um gargalo de custo e escassez, evidenciado pela busca da Nvidia por menos HBM para o Rubin Ultra (notícia de 11 de agosto de 2026), agora se traduz em inovações de processo que visam resolver esses desafios.

Vemos uma evolução clara da teoria à prática. Notícias como a da Samsung sobre sua arquitetura zHBM (5 de agosto de 2026), que empilha HBM diretamente sobre aceleradores de IA, demonstram a aplicação real das técnicas de montagem 3D e encapsulamento avançado que este artigo detalha. O que antes era um conceito ou um custo elevado, agora se materializa em avanços na engenharia de produção e teste, buscando maior rendimento e, consequentemente, menor custo e maior disponibilidade.

Por que isso importa

Dominar a montagem 3D e o encapsulamento avançado da HBM é fundamental para o futuro da IA. A HBM é o motor de dados para cargas de trabalho intensivas, e qualquer melhoria em seu rendimento de fabricação ou confiabilidade impacta diretamente o custo e a performance dos chips de IA. A capacidade de detectar e reparar falhas em tempo real, ainda em operação, minimiza interrupções e perdas em data centers.

Além disso, o aprendizado com a HBM serve de base para o desenvolvimento de outras arquiteturas de chiplets 3D e sistemas heterogêneos. Isso significa que as inovações vistas hoje na HBM pavimentam o caminho para a próxima geração de hardware, definindo padrões para eficiência energética, integração e confiabilidade em sistemas de computação de alto desempenho.

Linha do tempo

  1. O papel emergente dos chips com arquitetura SRAM na inferência de IA

  2. Custos de Componentes para Chips de IA: Memória Representa 63% da Despesa Total

  3. Samsung inova com memória 3D para acelerar processamento de IA

  4. Samsung inova com memória 3D e empilhamento direto para aceleradores de IA (zHBM)

  5. Fabricantes buscam chips chineses da CXMT para contornar escassez de memória DRAM

  6. Nvidia explora versões do Rubin Ultra com menos memória para driblar escassez

  7. HBM Lidera Inovação em Montagem 3D e Encapsulamento Avançado

Perguntas frequentes

Quais são os principais desafios técnicos na fabricação de HBM?

Os desafios incluem a dissipação térmica em pilhas densas de dies, o empenamento do substrato durante a montagem e a detecção de defeitos em micro-bumps e TSVs (Through-Silicon Vias). À medida que o número de dies empilhados aumenta, como no HBM5 com 24 dies, esses problemas se intensificam.

O que é Design-for-Test (DFT) e por que é crucial para HBM?

DFT é um conjunto de técnicas incorporadas ao design do chip para facilitar e otimizar os testes de fabricação e em campo. Ele é crucial para HBM porque suas interconexões internas são difíceis de sondar diretamente. O DFT, junto com o Built-in Self-Test (BiST), ajuda a garantir a qualidade e a confiabilidade de cada die e de suas interconexões.

O que é 'HBM customizada' e como ela impacta o ecossistema de IA?

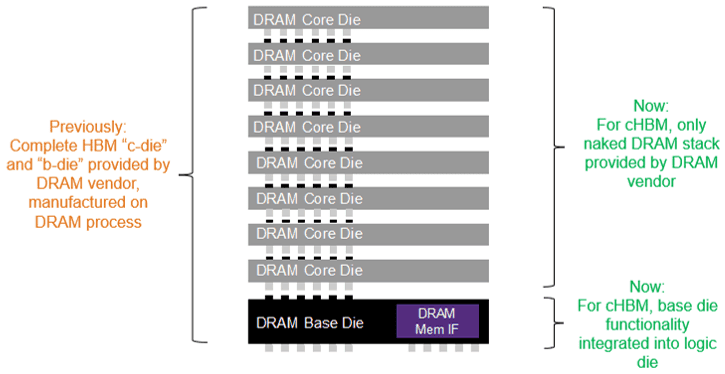

A HBM customizada permite que designers de aceleradores de IA ou GPUs configurem o die lógico base da memória para otimizar cargas de trabalho específicas, como inferência ou treinamento. Isso oferece flexibilidade sem precedentes para atingir metas de latência, throughput ou eficiência energética. Contudo, essa customização também exige abordagens de teste mais adaptáveis e complexas.

Como as inovações em HBM se relacionam com as 'arquiteturas de ICs 3D' e 'chiplets heterogêneos de IA' do futuro?

A HBM é a vanguarda para o desenvolvimento de técnicas de montagem e teste 3D, como a interconexão Cobre-Cobre e o gerenciamento avançado de rendimento. As lições aprendidas com ela são diretamente aplicáveis a futuras arquiteturas de chips 3D e à integração de chiplets heterogêneos, que são cruciais para a próxima geração de hardware de IA. A Samsung, por exemplo, já explora o empilhamento direto de HBM em aceleradores de IA com sua arquitetura zHBM, que é um bom exemplo dessa evolução.
