Empilhamento de HBM de alta camada enfrenta limites térmicos e mecânicos no encapsulamento avançado

Desafios Térmicos e Mecânicos Impulsionam Limites no Empilhamento de HBM para IA

Aprofundamento CEVIU

Aprofundamento

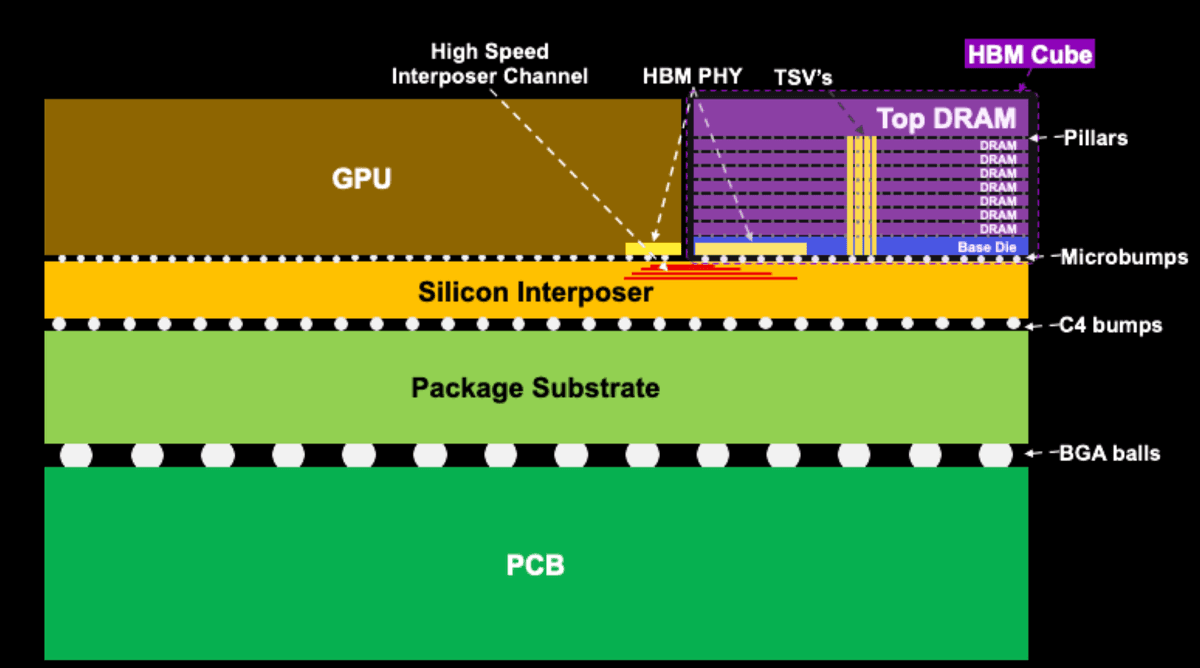

A indústria de semicondutores enfrenta um momento crítico com o empilhamento de memórias HBM (High Bandwidth Memory) para atender à demanda da IA. As arquiteturas de 12 e 16 camadas, essenciais para maior largura de banda, estão no limite de suas capacidades físicas. Reduzir a espessura dos dies de DRAM, necessário para manter o padrão JEDEC, intensifica a fadiga estrutural das Through-Silicon Vias (TSVs) e a vulnerabilidade a microfissuras durante ciclos térmicos. Isso dificulta a fabricação e o manuseio, aumentando o risco de empenamento, o que já havíamos apontado como desafio no artigo “HBM Lidera Inovação em Montagem 3D e Encapsulamento Avançado”, de 14 de agosto de 2026.

A gestão térmica é outro grande gargalo. Com mais camadas, a densidade de energia e o caminho térmico aumentam, tornando a dissipação de calor mais complexa. O die base, responsável pelas interconexões de alta velocidade, é frequentemente o ponto mais quente da pilha. Remover esse calor da parte inferior do cubo HBM, quando o sistema de resfriamento está no topo, exige soluções arquitetônicas específicas, como mencionamos na discussão sobre sistemas de refrigeração líquida em 19 de agosto de 2026. Esses desafios afetam diretamente o rendimento de fabricação e, consequentemente, a oferta de DRAM, conforme abordado na matéria sobre a escassez de DRAM em 30 de abril de 2026.

O que mudou

Vimos que a transição para a HBM4, discutida em nosso artigo de 21 de agosto de 2026, traz desafios técnicos e comerciais sem precedentes. Agora, o foco se deslocou da simples densidade de memória para uma problemática de sistema. A discussão sobre aumentar a espessura total do cubo HBM de 720 para 775 mícrons, para dar mais margem ao empilhamento de 16 camadas, ilustra um ajuste prático em andamento. Além disso, a busca por novas tecnologias de ligação, como a fusion bonding e a hybrid bonding, que substituem as microprotuberâncias termocomprimidas, mostra a evolução na busca por resolver gargalos de desempenho e térmicos com resoluções de mícron de um dígito.

Por que isso importa

Os problemas de escalabilidade do HBM não são apenas técnicos, mas econômicos. A baixa taxa de rendimento de fabricação de módulos HBM resulta em um custo por gigabyte significativamente maior em comparação com DRAM convencional. Isso agrava a escassez de DRAM e contribui para o aumento dos custos da infraestrutura de IA, como evidenciado em nossa cobertura sobre o “Efeito Chicote da IA” de 25 de agosto de 2026. A dificuldade em atender à demanda por largura de banda da IA força a indústria a repensar o design de sistemas, explorando processamento distribuído, computação na borda e até soluções ópticas para interconexão, buscando superar a barreira da memória que continua a crescer.

Linha do tempo

  1. Escassez de DRAM impacta o projeto de sistemas de IA.

  2. HBM lidera inovação em montagem 3D e encapsulamento avançado.

  3. Debate sobre racks de 1 Megawatt e a sustentabilidade da infraestrutura de IA.

  4. Observabilidade em sistemas de refrigeração líquida se torna crucial para hardware de IA.

  5. Preparação para a transição à HBM4 e seus novos desafios comerciais.

  6. Gargalos na infraestrutura de IA impulsionam custos exponenciais.

  7. Desafios térmicos e mecânicos impulsionam limites no empilhamento de HBM para IA.

Perguntas frequentes

O que são os desafios térmicos e mecânicos no empilhamento de HBM?

Os desafios térmicos incluem a dissipação de calor em pilhas HBM de 12 ou 16 camadas, onde o calor gerado na base precisa ser extraído do topo. Mecanicamente, a redução da espessura dos dies de DRAM aumenta o risco de empenamento, fadiga estrutural das TSVs e microfissuras durante o manuseio e operação.

Como as TSVs (Through-Silicon Vias) são afetadas pelo aumento de camadas?

As TSVs são as principais vias de dados em módulos 3D-IC. Com mais camadas, a demanda por maior largura de banda aumenta o número de TSVs. No entanto, elas consomem área do die e sua redução de espessura as torna mais suscetíveis a falhas estruturais.

Qual a relação entre HBM e a escassez de DRAM?

A fabricação de HBM exige significativamente mais silício e capacidade de wafer por bit do que a DRAM convencional. Os desafios de rendimento no empilhamento de HBM consomem linhas de produção, contribuindo para a escassez geral de DRAM no mercado, impactando a cadeia de suprimentos de IA.

Que soluções estão sendo desenvolvidas para superar os gargalos do HBM?

Novas tecnologias de empacotamento, como fusion bonding e hybrid bonding, prometem melhor integração e menor resistência térmica. Há também um foco em otimizar o design de I/O de alta velocidade, explorar a óptica e melhorar os interposers, além de considerar a distribuição do processamento de dados para a borda.
