Silicon photonics em escala exige infraestrutura de testes à altura

A fonte parte de um ponto simples: demonstrar um circuito integrado fotônico (PIC) de alto desempenho é só metade do trabalho. Levar o dispositivo à manufatura em alto volume exige infraestrutura de testes que acompanhe o ritmo. Com a demanda de IA e HPC por movimentação de dados, e com as interconexões elétricas esbarrando em consumo, latência e alcance, silicon photonics, near-packaged optics (NPO) e co-packaged optics (CPO) ganham peso nos data centers de próxima geração.

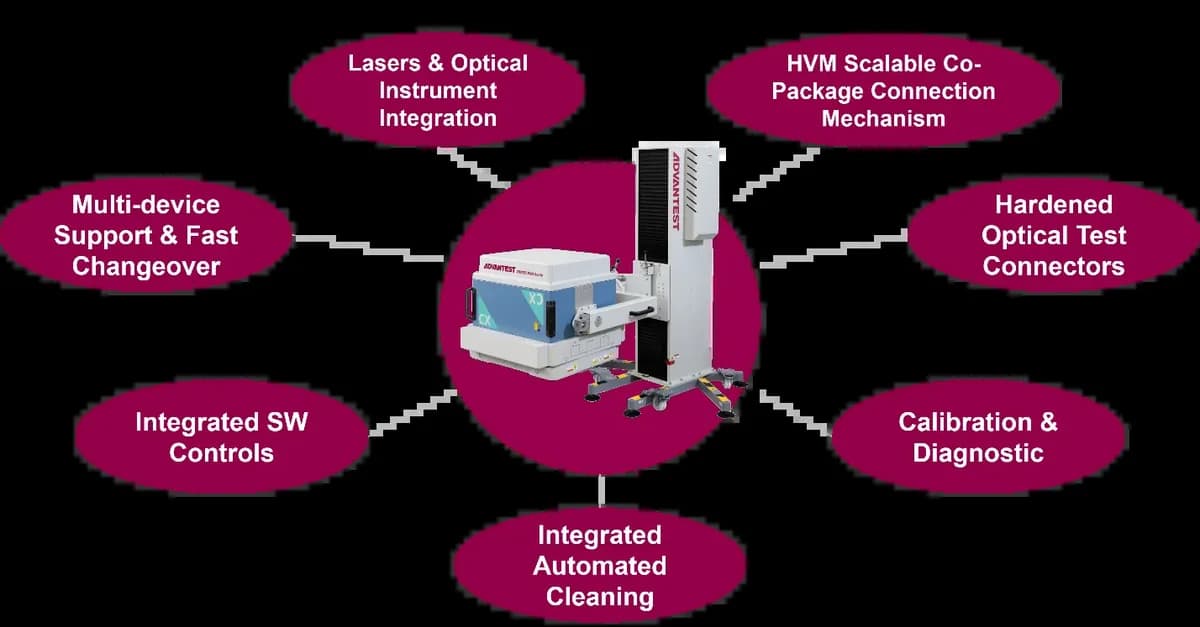

O gargalo inicial é a conexão óptica com o dispositivo sob teste. Diferente da sondagem elétrica, o acoplamento de luz em estruturas minúsculas precisa ser repetível de dispositivo para dispositivo e de wafer para wafer. Pequenas variações de posição ou ângulo da fibra alteram a perda de inserção e podem confundir variação real do chip com variação do setup. Por isso o texto defende o active alignment: posicionamento por imagem perto dos grating couplers, seguido de varreduras de área e busca por gradiente com realimentação, com otimização em seis graus de liberdade (X, Y, Z e três eixos de rotação). Com mais canais, o alinhamento precisa gerar acoplamento consistente entre todos, e a polarização também entra como variável controlada. A fonte ainda cita a integração de testes elétricos e ópticos em paralelo (por exemplo, continuidade rodando durante o alinhamento óptico), o controle integrado de lasers e medidores de potência e a colaboração entre Advantest e FormFactor num ambiente de teste em nível de wafer.

Para quem opera linha de teste ou projeta células de produção, a leitura é que o tempo de alinhamento passa a competir diretamente com throughput e custo por unidade. Em fotônica, o teste deixa de ser só filtro de qualidade e vira parte da estratégia de manufatura. Isso também sugere que a escolha de fornecedores deve olhar a interoperabilidade entre ATE, probing, posicionamento e instrumentação, não componentes isolados.
