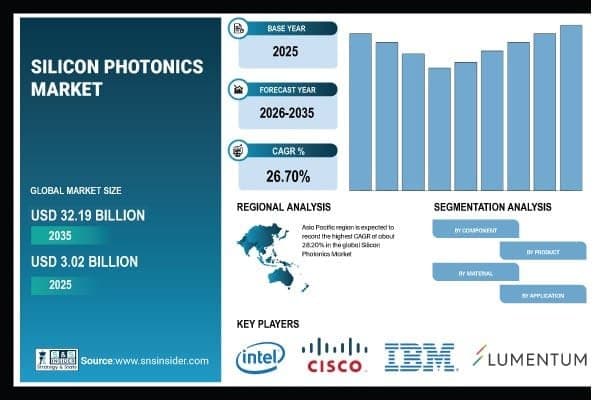

Mercado de fotônica de silício nos EUA deve crescer dez vezes até 2035, impulsionado por datacenters de IA

Demanda por IA impulsiona mercado de fotônica de silício nos EUA para US$ 10 bilhões até 2035

Aprofundamento CEVIU

Aprofundamento

A fotônica de silício representa um avanço crucial para a infraestrutura de IA. Essa tecnologia integra componentes ópticos diretamente em chips de silício, permitindo a transmissão de dados por meio da luz. Isso supera as limitações das interconexões elétricas tradicionais, que sofrem com latência, consumo de energia e gargalos de largura de banda à medida que as cargas de trabalho de IA crescem exponencialmente. A capacidade de mover grandes volumes de dados a velocidades muito mais altas e com menor consumo energético é vital para os clusters de treinamento de IA e data centers de hiperescala.

Ayar Labs, uma empresa nascida do MIT, é um dos nomes fortes no setor. Ela desenvolve chiplets de E/S ópticas integradas, o que significa que os componentes ópticos são “empacotados” diretamente com os processadores. Essa abordagem reduz a distância que os dados precisam percorrer, otimizando desempenho e eficiência. Parcerias estratégicas com gigantes como GlobalFoundries, TSMC, Intel, AMD e Nvidia atestam a relevância da empresa. A integração da E/S óptica da Ayar Labs em sistemas Nvidia para IA e computação quântica, estabelecida em dois mil e vinte e três, mostra a aplicação prática dessa tecnologia no mundo real.

Por que isso importa

O crescimento projetado para a fotônica de silício nos EUA, atingindo mais de dez bilhões de dólares até dois mil e trinta e cinco, não é apenas um número de mercado. Ele sinaliza uma mudança estrutural fundamental na forma como a infraestrutura de computação de alto desempenho, especialmente para IA, será construída. Sem essa inovação, a escalabilidade e a eficiência energética dos data centers seriam severamente comprometidas. Essa tecnologia é um pilar para a próxima geração de supercomputadores, sistemas de IA e até mesmo para a computação quântica, garantindo que o fluxo de dados acompanhe a crescente demanda por processamento.

A aposta de grandes players em empresas como a Ayar Labs, com investimentos significativos, valida a necessidade urgente de soluções para comunicação de dados em pacotes. Isso afeta diretamente as cadeias de suprimentos de hardware, a concepção de novos chips e a sustentabilidade de data centers. Para o Brasil, isso significa que a evolução da infraestrutura de IA e a competitividade tecnológica dependerão cada vez mais da capacidade de integrar e operar soluções baseadas em fotônica de silício.

Linha do tempo

  1. Nvidia e Ayar Labs estabelecem parceria para integrar E/S óptica em sistemas de IA e computação quântica.

  2. Compromissos de Big Techs com data centers de IA ultrapassam US$ 850 bilhões.

  3. A demanda global por dados de alta qualidade redefine o cenário da Inteligência Artificial.

  4. Laboratórios de IA devem investir anualmente mais de US$ 100 bilhões em dados até 2030.

  5. Demanda por IA impulsiona nova geração de transformadores de energia para data centers.

  6. Demanda por Chips de IA Dispara com Avanço de Agentes Computacionais.

  7. Infraestrutura de IA demandará US$32 trilhões até 2050, projeta PwC.

  8. Demanda por IA impulsiona mercado de fotônica de silício nos EUA para US$ 10 bilhões até 2035.

Perguntas frequentes

O que é fotônica de silício?

Fotônica de silício é uma tecnologia que integra componentes ópticos diretamente em um chip de silício. Ela permite que os dados sejam transmitidos usando luz, em vez de sinais elétricos, oferecendo maior velocidade e menor consumo de energia para a comunicação de dados.

Por que a IA impulsiona a demanda por fotônica de silício?

A IA exige comunicação de dados em altíssima velocidade e largura de banda dentro dos data centers. As interconexões elétricas tradicionais não conseguem mais atender a essa demanda de forma eficiente, sofrendo com latência e alto consumo de energia. A fotônica de silício soluciona esses problemas com transmissão óptica.

Qual o tamanho do mercado de fotônica de silício nos EUA?

O mercado de fotônica de silício nos Estados Unidos está projetado para um crescimento expressivo. Ele deve sair de aproximadamente um bilhão de dólares em dois mil e vinte e cinco para alcançar cerca de dez vírgula setenta e seis bilhões de dólares até dois mil e trinta e cinco, impulsionado pela IA.

Quem são os principais players no desenvolvimento dessa tecnologia?

Ayar Labs é uma das empresas líderes no desenvolvimento de chiplets de E/S ópticas baseados em fotônica de silício. Ela colabora com grandes fabricantes como GlobalFoundries, TSMC, Intel, AMD e Nvidia, que também investem na tecnologia.
